产品型号
|
产品型号
|
产品名称
|
喷体高度
|
弹出高度
|
产品描述
|
|
IMOGDR-0704
|
IMOGDR-0704
齿轮驱动旋转喷头
|
18cm
|
10cm
|
地埋齿轮驱动旋转喷头
1/2" 内螺纹接头
带喷嘴
配工具
角度40-360°
|
|
IMOGDR-0804
|
IMOGDR-0804
齿轮驱动旋转喷头
|
21cm
|
10cm
|
地埋齿轮驱动旋转喷头
3/4" 内螺纹接头
带喷嘴
配工具
角度50-360°
|
工作参数
|
产品型号
|
射程
|
流量
|
建议工作压力
|
运行工作压力
|
喷灌高度
|
|
IMOGDR-0704
|
4.3~10.7m
|
0.08～1.0m³/hr ;
1.4～16.7L/min
|
1.7～3.8bar ;
170～380kPa
|
1.4～6.9bar ;
140～690kPa
|
15mm/hr
|
|
IMOGDR-0804
|
4.9~14.7m
|
0.07～3.23 m³/hr；
1.2～53.8 L/min
|
1.7～4.5bar；
170～450kPa
|
1.4～7bar；
140～700kPa
|
10mm/hr
|
主要特点
1）坚固耐用结构:
喷头主体采用 ABS 工程塑料制造，关键部件配备不锈钢组件，具备优异的强度、抗冲击性、耐腐蚀性及抗紫外老化性能。适用于长期户外使用环境。
2）可靠齿轮驱动:
内置水润滑齿轮驱动机构，在运行过程中由水流润滑，有效降低齿轮磨损，延长整机使用寿命。
3）稳定升降性能:
不锈钢弹簧确保内喷体平稳升起与回位，真实弹出高度为 10 cm，运行可靠。
4）安全设计:
顶部橡胶防护帽可承受行人踩踏、机械压力及低温环境影响。
较小的裸露直径降低在运动场地等区域的安全风险。
防损坏齿轮驱动机构，可防止误操作或人为破坏造成内部损伤。
5）自清洁功能:
喷头在弹出和回位过程中自动清洁内喷体外壁，有效排除杂质，确保在恶劣水质条件下仍能稳定运行。
6）便捷维护:
喷嘴及内芯组件支持从喷头顶部整体取出，便于快速清洁和更换，无需断开地下管路，提升维护效率。
7) 优异喷洒性能:
内部水路设计流畅，减少压力损失，提升喷嘴效率，实现更远射程及更好的抗风性能。
8）角度调节与记忆功能:
顶部角度调节结构可快速设置喷洒角度；
角度记忆功能可确保在手动旋转内喷体或受到外力作用后，喷头自动回到预设喷洒角度。
9) 内置止溢结构:
系统关闭时，能够阻止水流外溢，节约用水，减少风险，延迟系统寿命。

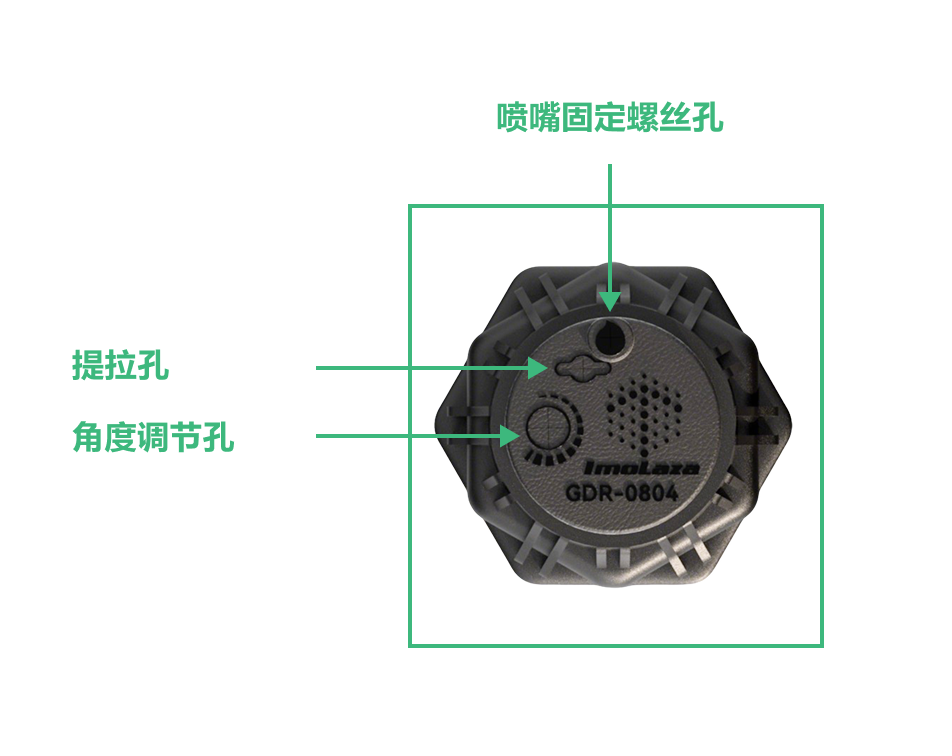

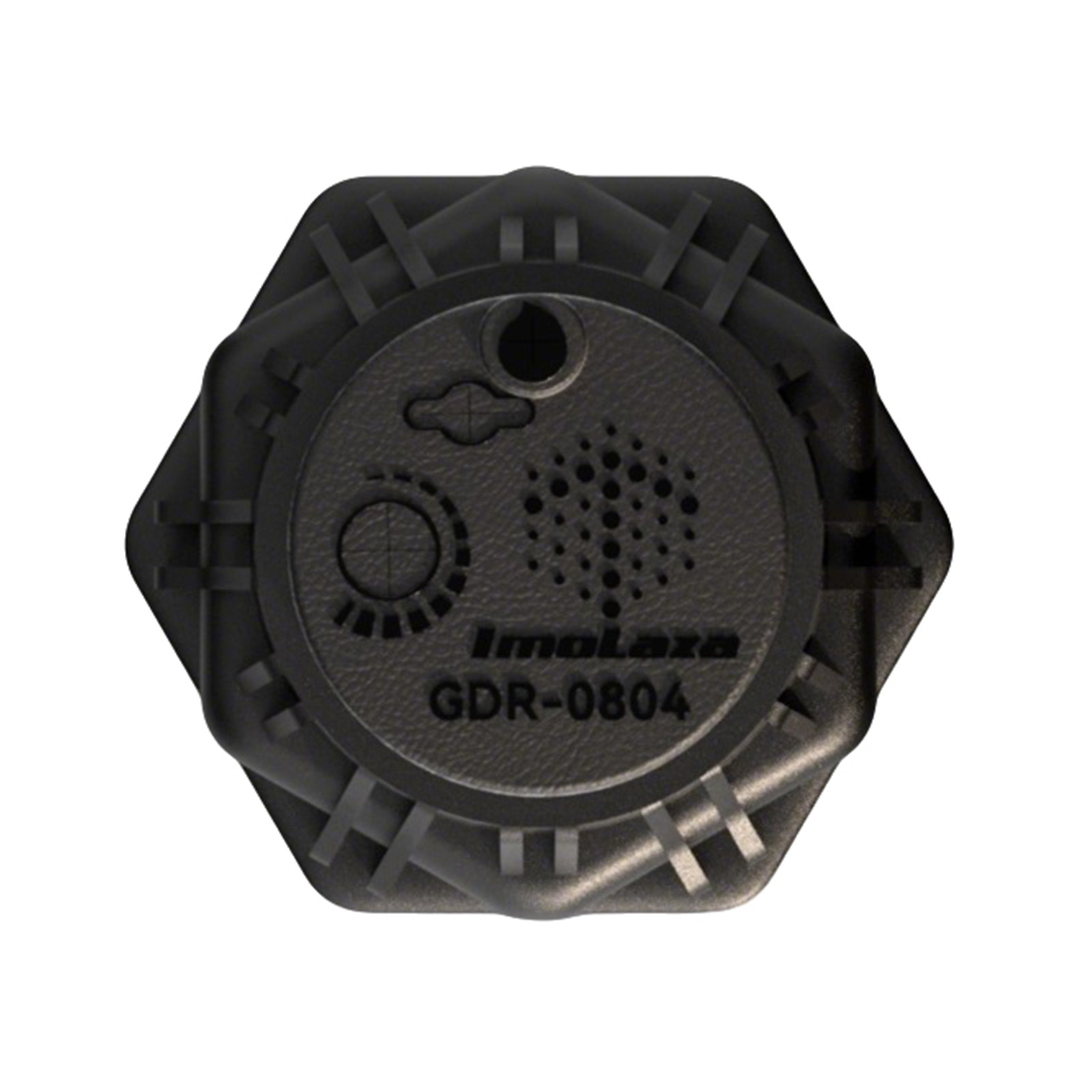

喷头顶部结构说明（功能孔位）
喷头顶部设有三个不同功能的操作孔位：

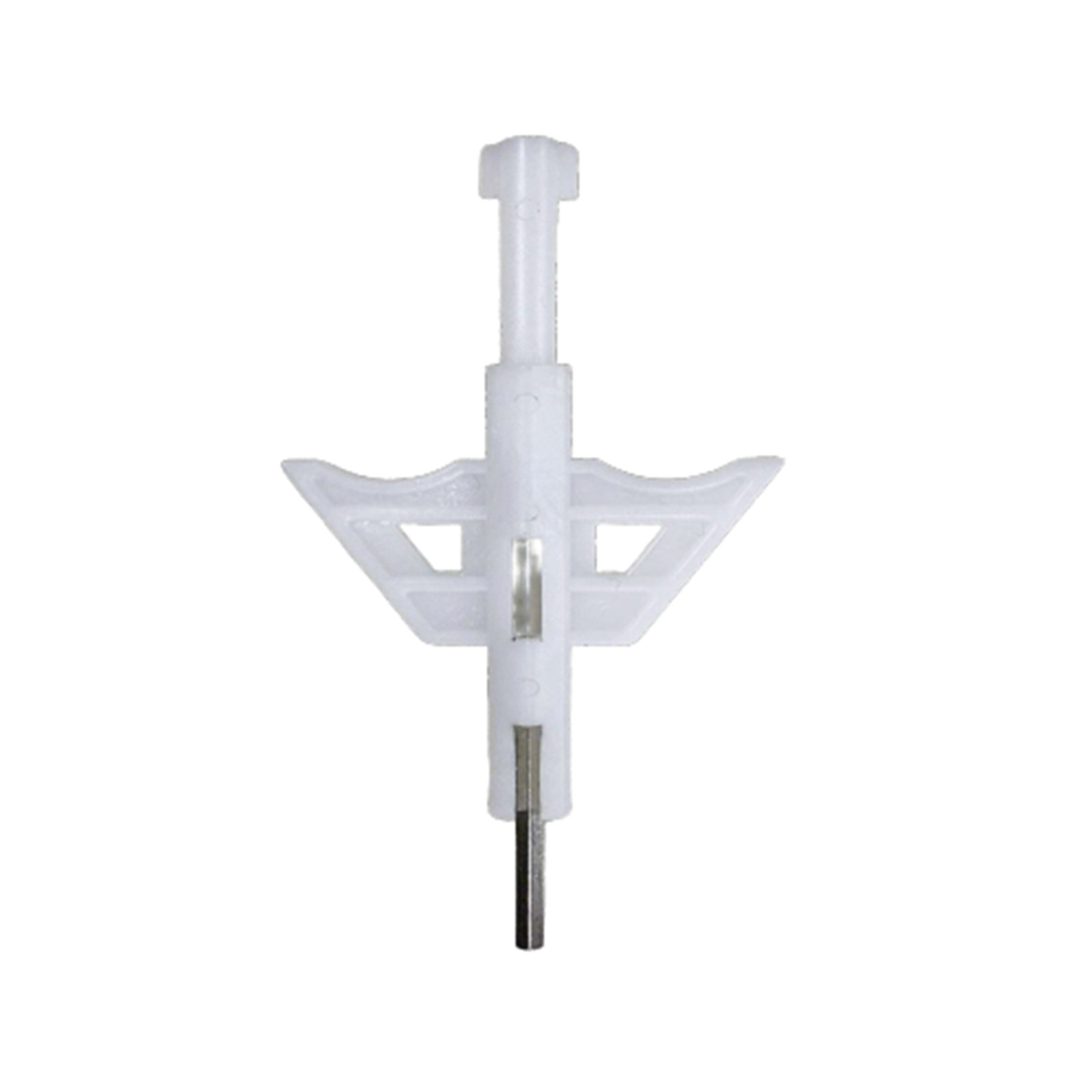

（1）提拉孔：用于提拉内喷体内芯。操作时需先插入提拉工具并旋转 90°，再向上提拉。
（2）喷嘴固定螺丝孔：用于松紧喷嘴固定螺丝
（3）角度调节孔：用于调节喷头的喷洒角度范围
注意：各孔位功能不同，请使用对应孔位和工具进行操作，避免误操作造成损坏。
安装说明
1. 确认灌溉系统已关闭供水并处于无压状态
2. 准备喷头安装及调节所需的配套工具
3. 按现场要求开挖安装孔，确保喷头垂直、水平安装
4. 使用对应规格的内螺纹（1/2" 或 3/4"）将喷头本体连接至管路，并确保连接密封可靠
5. 回填部分土壤或砂土以固定喷头底部，确保喷头顶部与最终地面齐平
6. 安装步骤：安装喷嘴，喷洒角度调节 (按需) 准确
维护说明
1）定期检查喷嘴是否有杂质堵塞，必要时进行清洁
2）检查内喷体升降是否顺畅，如有异常应及时处理
3）检查顶部橡胶防护帽是否老化或损坏，必要时更换
4）在冬季气温可能低于 0℃ 的地区，必须对喷头及灌溉系统进行防冻处理
